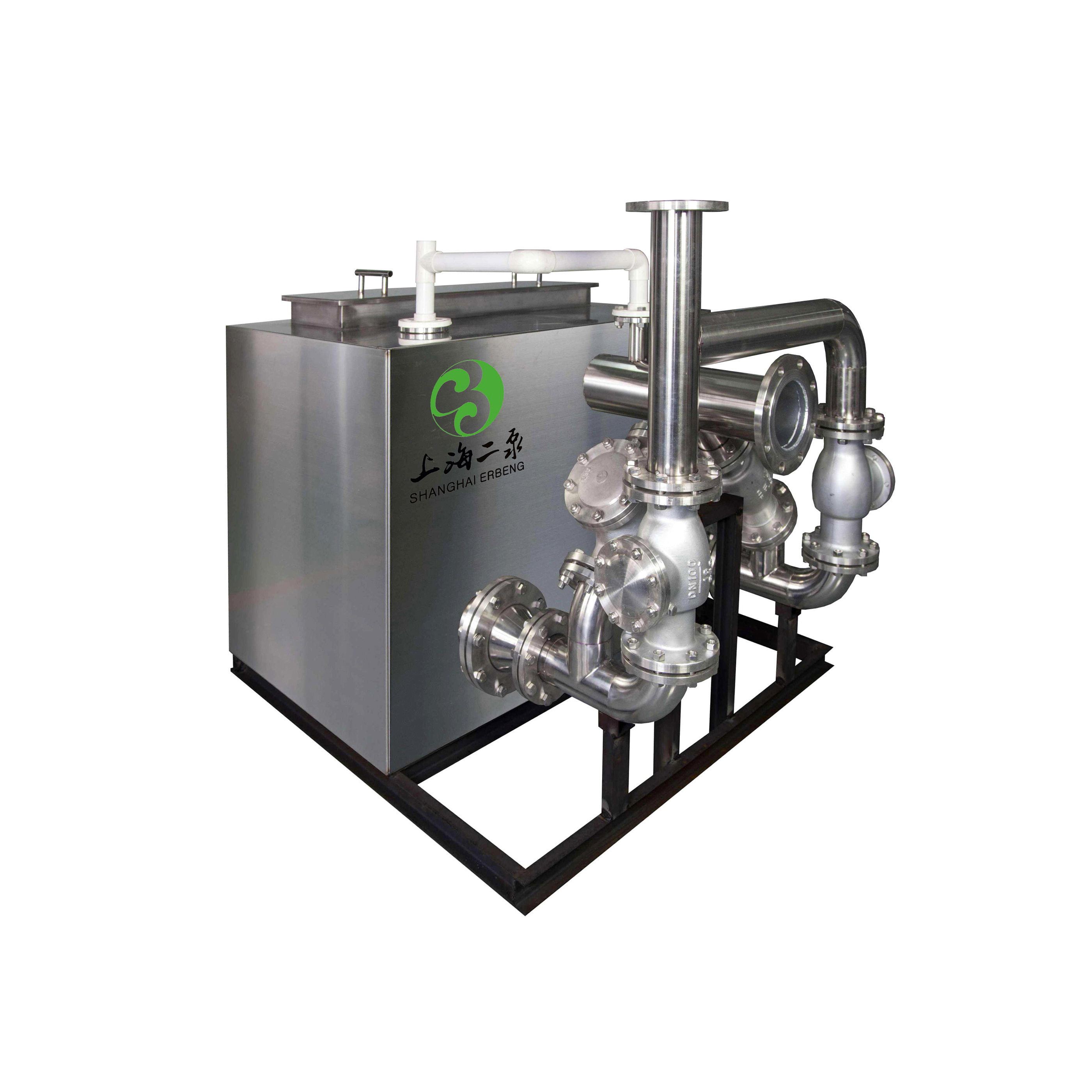

EB-WT污水提升器

    上海二泵EB-WT系列智能污水提升器，是我公司針對實際排污領域排污要求高、污水物質復雜，不易排出，給排污管道和排污設備造成堵塞破壞使設備不能正常工作等問題研發設計推出的新一代智能排污提升器。

　　EB-WT系列智能污水提升器，具有多項創新設計，并具有完全自主知識主權。產品經權威部門測試多項性能指標均達到 高水平，產品投放市場后以其d特的設計、可靠的質量和優良的性能受到廣大用戶一致好評，被多家單位選用為代替進口和改造排污工程產品。

　　根據液位傳感器發出的液位信號控制一臺或兩臺水泵。

　　自動切換水泵（平均分配兩臺水泵的運行時間）。

　　分為自動手動狀態（手動為設備試驗調試及應急時使用）

　　有過熱、過流、缺相保護功能。

　　有超低位報警，低位停泵，高位啟泵，啟泵并報警功能。

　　加裝有無源BA遠程監控接口，可無人看守。

　　發生機械故障，自動切換到另一臺水泵，同時發出報警信號。

　　發生電源故障，設備自動停止水泵，同時發出報警信號。

二、產品特點

　　1．適用性廣

　　EB-WT系列智能污水提升設備型號廣、能滿足不同容積、不同揚程、不同工況用戶的實際需求。適用于普通公共建筑型，廣泛應用于地下設施中所有需要強排污水的場所。

　　2．易清理、不堵塞，無臭味,不需人工清理污水

　　輸送時無堵塞、無纏繞、無臭味，順利將分離物質輸送到排污管道，到達指定地點和處理地點，使設備達到良好排放。解決了常規污水提升設備很難解決的堵塞、纏繞、臭味，需要人工定時清理污水池等難題，設備實現將污水中的纖維物質和顆粒物質瞬間切碎后排出。

　　3.一體化設備，不需專人看管，管理更輕松

　　專用機電一體化控制電氣智能系統可根據污水量變化而變化啟動及停止設備。實現無人值守，智能管理。

　　4.節約成本、運行

　　污水提升設備，占地面積小，不須專為排污建污水水池和機房，降低初期投入。后期大大降低設備維護及人員清洗清理污水池費用。污水提升設備實現了泵在工作時完全運行。

　　5.選擇自由，選配方便

　　可根據用戶不同工況要求選擇不同品種提升泵，滿足用戶需求。

 三、與傳統排污方式對比

　　1、排污方式變革

　　傳統排污方式：在衛生間的同層或下一層修建污水泵房，在污水泵房內設污水集水池 ，收集污水，再經過污水泵排出。

　　根據《建筑給水排水設計規范》規定，污水池有x容積不宜小于大的一臺污水泵5分鐘出水量，污水泵每小時不超過6次啟動，污水池一般比較大。

　　我司的提升裝置方式：不需修建污水集水池，污水直接進入集水箱內，再通過污水泵排出，只需保證集水箱的進入口低于污水源水管即可。參照EN-12056-2，集水箱的有x容積僅為同條件污水池的1/60左右，集水箱的作用不再是蓄水，而是“過流”。

　　2、運營維護方便

　　傳統排污方式：水池需要定期清掏，污水泵長期浸于污水池內，不僅受到污水腐蝕，而且維護條件差，影響環境衛生。

　　我司的提升裝置方式：集水箱基本不需要清淘，水泵干式，易于清潔維護和保養，或者內置式水泵安裝，污水及時排走，避免長時間浸泡。

　　3．衛生條件好

　　傳統排污方式：污水池無法密閉，污水在污水池內停留時間長，異味外溢和蚊蠅細菌滋生，影響環境衛生及度。

　　我司的提升裝置方式：設備密封設計，只通過通氣口與室外相通，泵房環境衛生，無異味。

　　4．反沖洗功能

　　傳統排污方式：沒有。

　　我司的提升裝置方式：兩臺泵互相反沖洗，防止水泵意外堵塞，降低設備維護成本。

　　5．占地小，節省土建投資，安裝簡便

　　傳統排污方式：為了符合《建筑給水排水設計規范》，污水池和污水泵房占地面積很大，建設工期長，土建投資大。

      我司的提升裝置方式：無需設置土建污水池，土建投資少，占地小，設備結構緊湊，安裝快捷簡便。

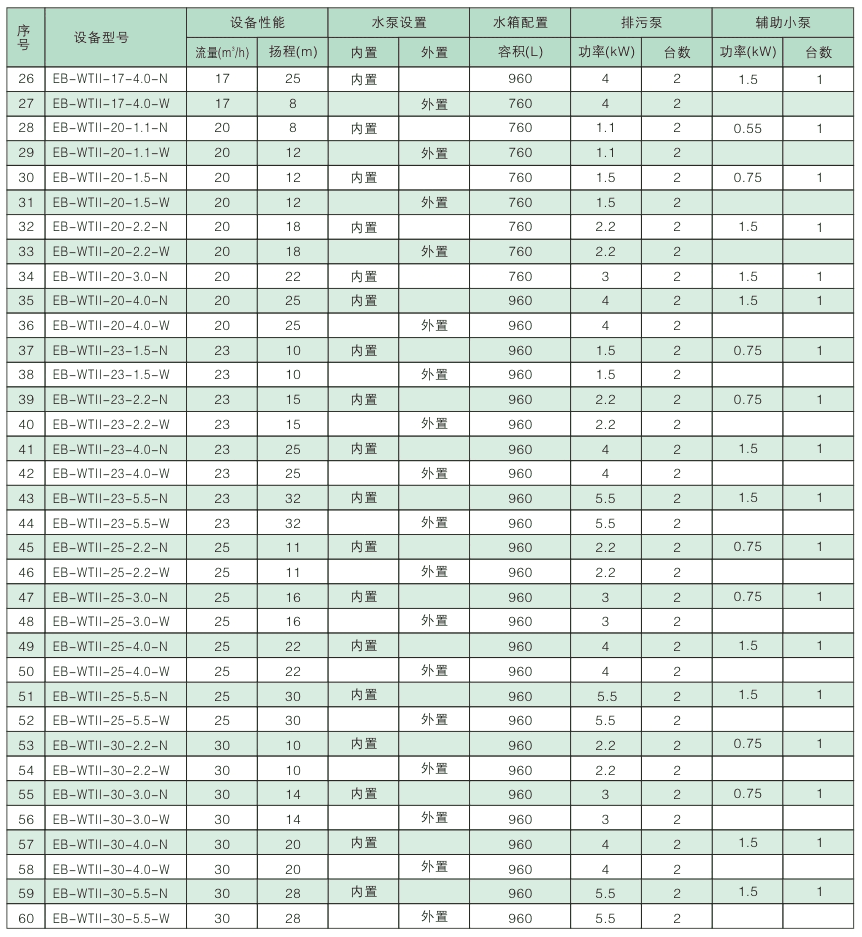

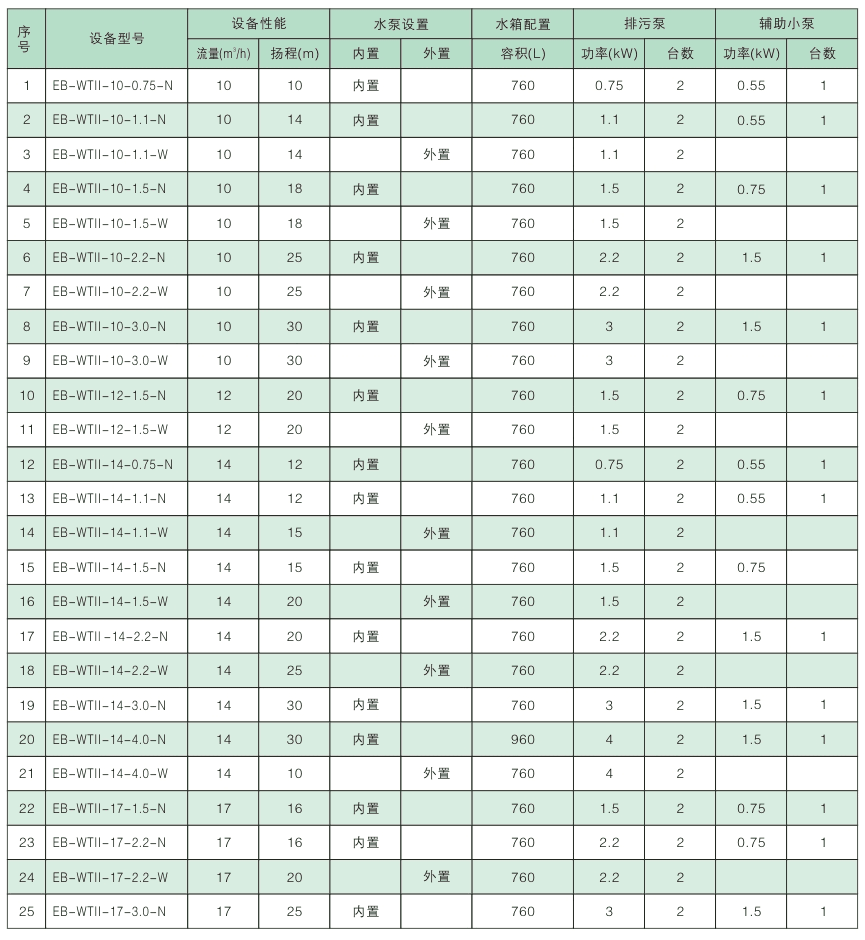

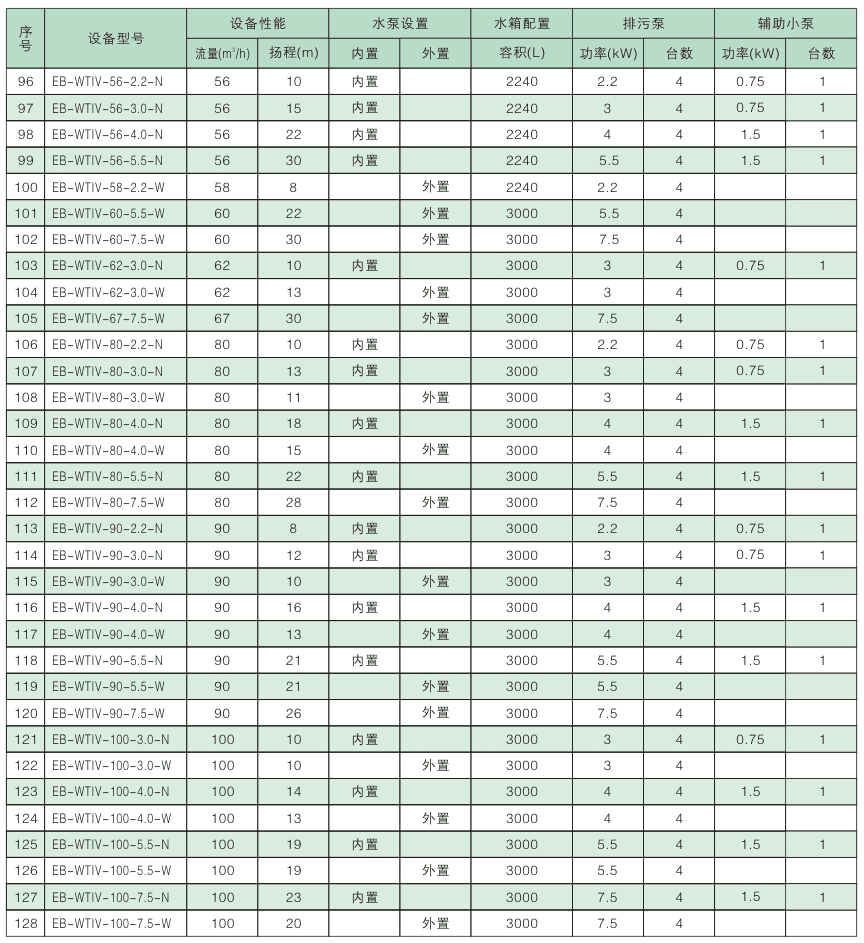

四、技術參數：

　　流量范圍：5-20m3/h

　　揚程范圍：7-30米

　　功率范圍：0.75-4KW

　　進出水口徑：DN50-100mm

　　環境溫度：0-40℃

　　電源頻率：50HZ+5%

　　電壓：380V

五、安裝事項：

　　1、在污水提升站周圍留有足夠的空間，便于集水箱的進口處安裝隔離閥，以方便維修。

　　2、如果污水提升站安裝在有地下水滲漏的地下室內，請獨立安裝一臺排水泵。

　　3、所有污水提升站連接的管路，需要使用柔性連接件，集水箱上的進水管、出水管及通風管不可有任何壓力，如果管路較長，請進行支撐。

　　4、安裝鵝頸管或逆水密封防止污水倒流。

　　5、污水提升站需固定在平整基面上。

　　6、建議安裝手動隔膜泵，在水泵故障時，排空集水箱。

　　7、設備底座的地腳按位置打孔后用M12*100的膨脹螺栓固定。

　　8、內置式設備即可以放置在預留的設備坑內，也可以安裝在地面的預制基座上。外置式設備安裝在地面的預制基座上。

安裝示意圖

六、工作原理：

　　含有雜質的污水由排水管線接入設備的污水流入口，進入集水箱，集水箱內設有液位傳感器，當集水充滿后，自動控制污水泵起動排污，將污水連同雜物一同經污水排出口輸送到室外化糞池或城市污水管道，當液位降低到設定值時污水泵自動停止運行。

　　在配置多臺水泵并聯運行時，可定時自動輪換，保證每臺泵的運行時間基本相同。

　　定期打開自沖洗閥門，防止集水箱沉淀。

　　控制箱內采用編程控制器為核心控制，其工業級的品質高及可靠性充分保證了系統的穩定性?？刂瞥绦蚓C合了我公司多年的給排水工程設計經驗，根據液位檢測裝置采集的信號自動控制兩臺污水泵以良好的起動次數及運行時間交替工作，大限度地保證系統運行的可靠性及水泵的使用壽命。

　　系統可根據需要配RS485接口，采用標準的MODBUSRTU協議將污水泵的運行、故障狀態以及水箱水位狀態傳送給控制室集中控制，也可以根據現場需要，選配PROFTBUS、以太網、GPRS等通訊形式。
